一、 概述：

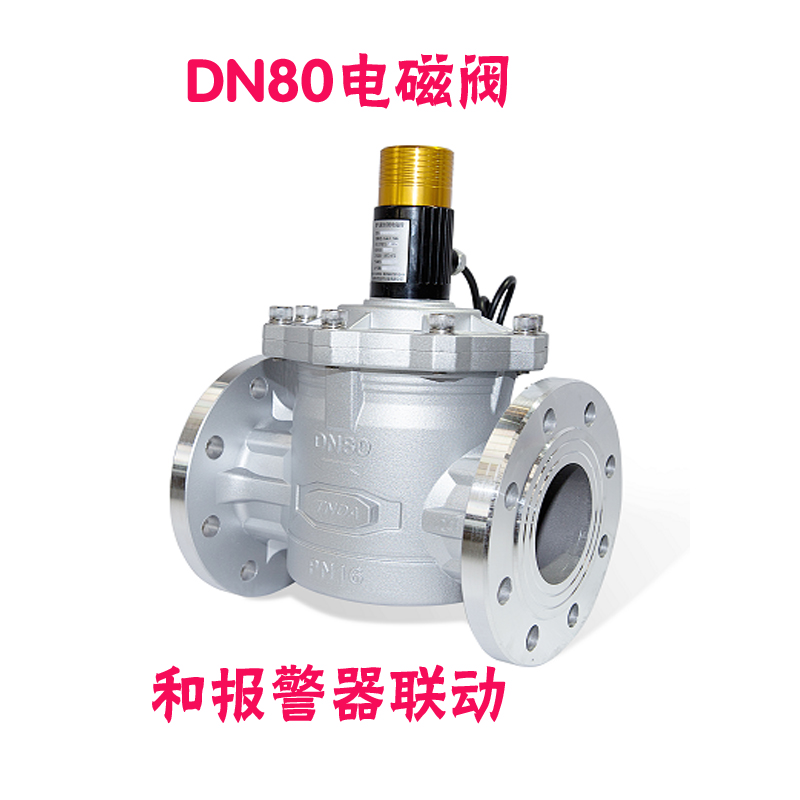

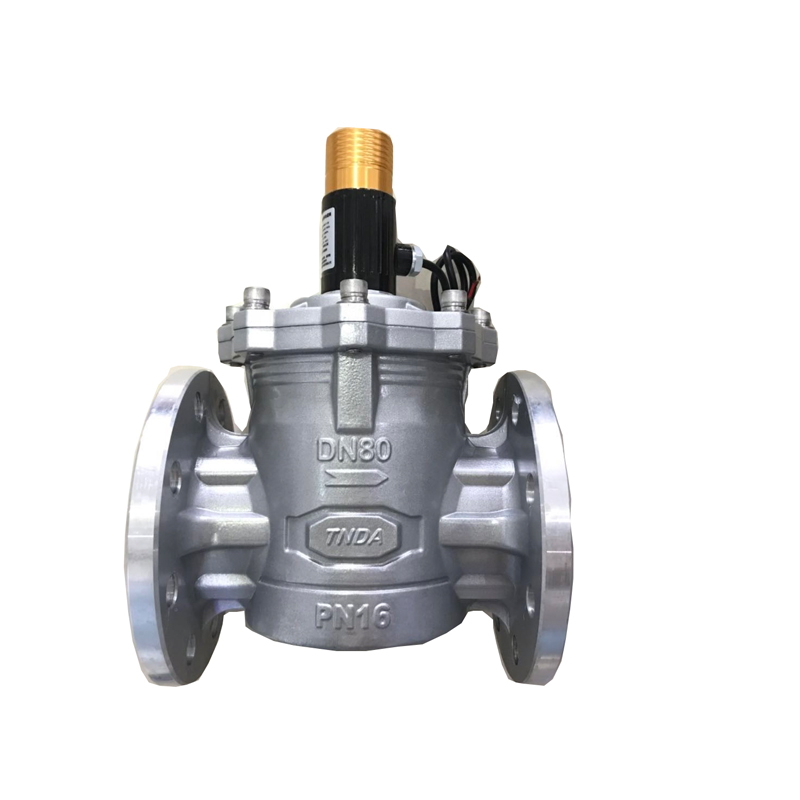

    本公司TNDA系列浇封型燃气紧急切断阀，是燃气管道的安全紧急切断装置。它可与燃气泄漏报警系统连接或与消防及其它智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保燃气管道运送及用气安全。本产品具有快速切断功能，密封性能好、耗电省、灵敏度高、动作可靠、使用方便等优点。开阀须经人工操作，手动开启，满足安全管理规范，符合事故处理特点。

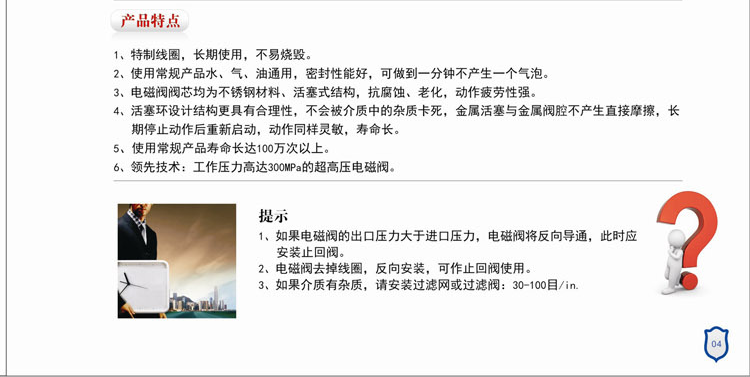

二、产品特点：

◆浇封防爆：根本杜绝火花产生，更加稳定可靠；

◆开阀方式：手动复位，避免事故发生；

◆保持方式：能在开阀与关阀状态下稳定工作即双稳态；

◆关阀方式：外控信号自动关阀和手动关阀

◆关阀速度：1秒之内可切断气源；

◆强震关阀：在强烈震动情况下，阀门可自行关闭；

◆独立式泄压：在阀门前后压差过大情况下，打开泄压阀后可打开阀门，避免燃气排向大气，消除安全隐患；

◆0压差关阀 ：阀门可在前后压差为0情况下实现关阀动作，避免微泄露时阀门不动作；

◆密封形式：采用多级密封形式；

◆密封特点：压力越大密封越紧密，可保证阀门在多种工况下稳定工作；

◆动作可靠：可保持10年以上有效动作。

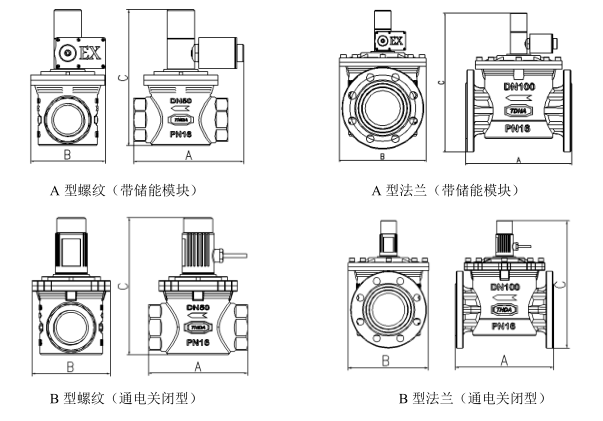

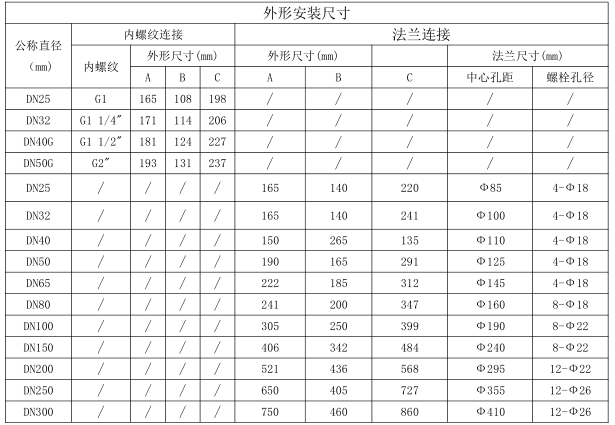

三、安装尺寸：

四、 工作原理：

    在未通电情况下，铁芯及限位销在永久磁铁磁力推动下与主轴斜面配合实现限位达到开阀目的，通电后线圈磁力克服永磁铁磁力，主轴在弹簧回复力下推动限位销往下移动，实现关阀。

五、主要参数：

1、适用介质：天然气；石油液化气；人工煤气等。

2、额定电压：AC220±10%V；

3、待机功率：0W。

4、输出方式：通电关阀型。

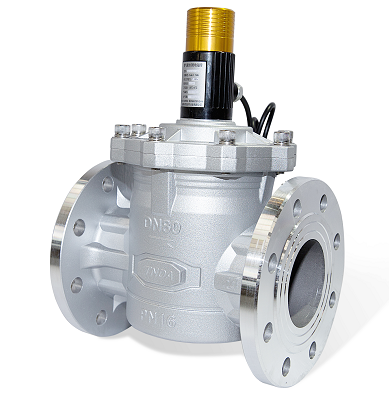

5、公称通径：DN80

6、切断时间：<1秒。

7、工作温度（环境）：-20℃~+60℃。

8、工作压力：≤0.6MＰa。

9、公称压力：1.6 MＰa。

10、防爆标志：ExmbII T6。

11、出线长度：1米。

12、密封材质：丁晴橡胶。

13、阀体材质：铝合金

六、操作说明：

1、阀门在开启状态时的关阀方式：

   由与电磁阀连接的燃气泄漏报警系统、消防及其它智能报警控制终端模块发出断电指令，阀门则快速关闭。

2、 阀门在关闭状态的开阀方式：

   手动用力向上拉起手柄，即可开阀。开阀状态可自保持。

注意：开阀时，如手柄向上提拉困难，应打开泄压阀，使阀门两端进、出口压力平衡，平衡后再开阀。

3、当阀门关闭后，必须人工现场确认，排除事故隐患后方能手动复位，恢复通电通气。

鉴于电磁阀产品的材质特殊性及非自产商品的性质，订购电磁阀后出现退换货情况做如下：
1.在收到电磁阀产品，请审核产品型号规格是否与订单特别是与现场要求是否一致；
2.如发现不一致可以调货，在产品的包装、外观、铭牌无任何损坏；产品合格证、检测报告、说明书所有资料齐全，且不影响二次销售的情况可以退换货；
3.电磁阀现场安装后，属于产品质量问题导致的产品不能正常使用，可退换货。
4.现场已经安装发现产品与其现场使用型号不符，订错产品（包括：工作方式、工作电压、规格型号）而导致的不能正常使用，因无法二次销售，一律不予退换货。
